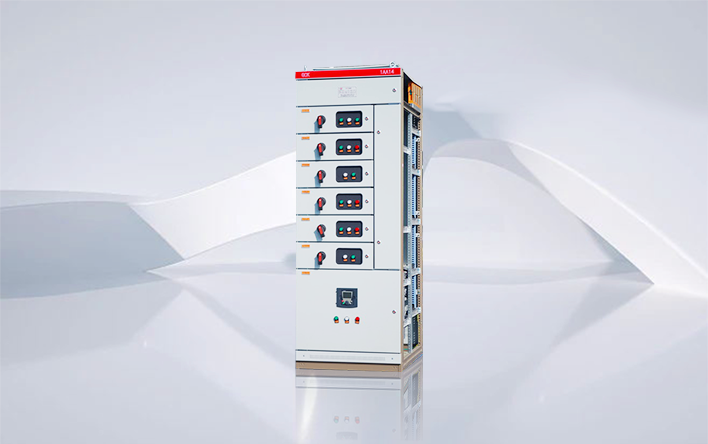

GCK型低壓抽出式開關柜由動力配電中心(PC)柜和電動機控制中心(MCC)組成，適用于交流50(60)Hz、額定工作電壓小于等于660V的控配電系統，作為動力配電、電動機控制及照明等配電設備。GCK低壓抽出式開關柜具有分?jǐn)嗄芰Ω摺訜岱€(wěn)定性好、結構先進合理、電氣方案靈活、系列性和通用性強、各種方案單元可任意組合等特點，且節省占地面積、防護等級高、安全可靠、維修方便。
1、周圍空氣溫度不高于+40℃，不低于-5℃，并且24小時內其平均濕度不高于+35℃。
2、周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較任溫度時允許有較高的相對濕度如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
3、海拔高度不超過2000m。
4、無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5°。
5、裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
說明：用戶有特殊要求時，可以與我公司協商解決。
1、柜體骨架由C型柱、C型梁和角位連接器等構成，型材安裝孔模數為25mm。
2、具有良好的安裝靈活性，功能單元是按照模塊化及結構設計，一個模數（1M）為200mm，有效器件安裝高度為1800mm（相當于9M）。
3、每個柜體分成4各功能隔室：單元隔室、進出線端子隔室、母線隔室、橫向電纜隔室。
4、主母線系統為置頂式，根據電流的大小主母線系統采用不同規格的銅排。
5、柜體表面采用噴塑工藝，附著力強，質感好，整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。
6、抽出式單元在門關閉的情況下可實現丑屜單元的連接位置、分離位置和試驗位置，且各位置均保持柜體的防護等級不變，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。
7、開關柜的結構可使斷路器或其他電氣設備操作產生的振動不會引起繼電器等二次設備誤動作。
8、母線小室含水平主母線，水平主母線采用矩形銅排，安裝于柜頂部，搭接部位壓花，以保證接觸面。
9、開關柜活動部件(如門)上若裝有信號燈、操作開關，則采用了專用的保護軟導線與柜內保護接地母線連接。
10、所有不帶電的金屬部件均有效地接到開關柜的保護接地母線上。
11、電纜室置于柜后部，主進線柜進線可采用母線槽由柜頂、柜側或柜底引入，出線柜底部提供有封閉底板，并預留電纜可卸出線口。
